1 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. Java と XML による BtoB EC サイトの 構築 日立ソフトウェアエンジニアリング（株） インターネットビジネス推進部 中野 明彦

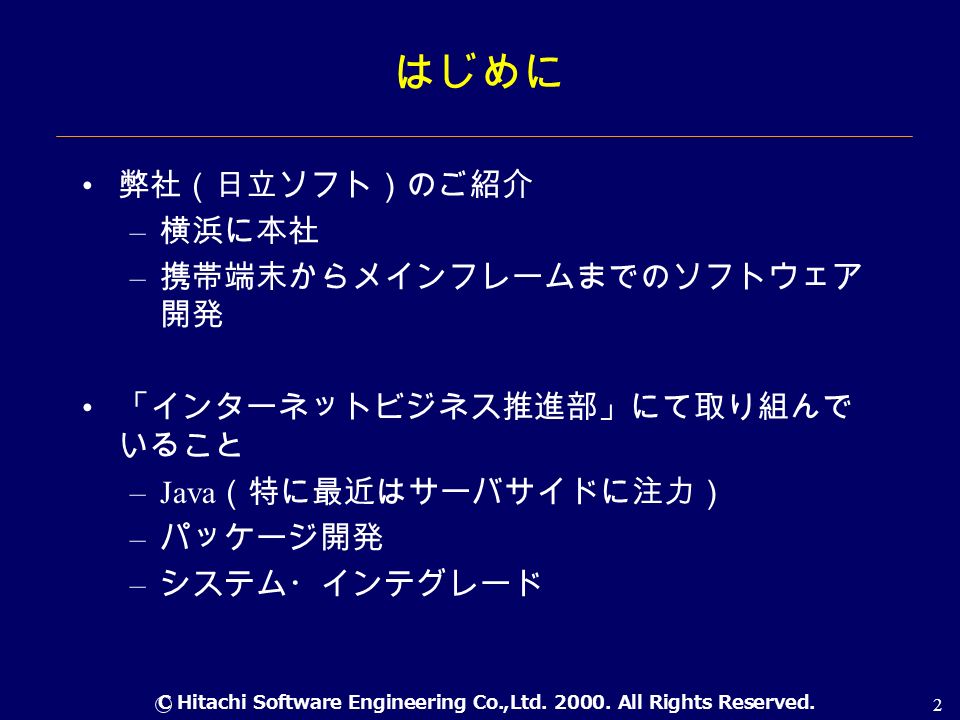

2 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 2 はじめに 弊社（日立ソフト）のご紹介 – 横浜に本社 – 携帯端末からメインフレームまでのソフトウェア 開発 「インターネットビジネス推進部」にて取り組んで いること –Java （特に最近はサーバサイドに注力） – パッケージ開発 – システム・インテグレード

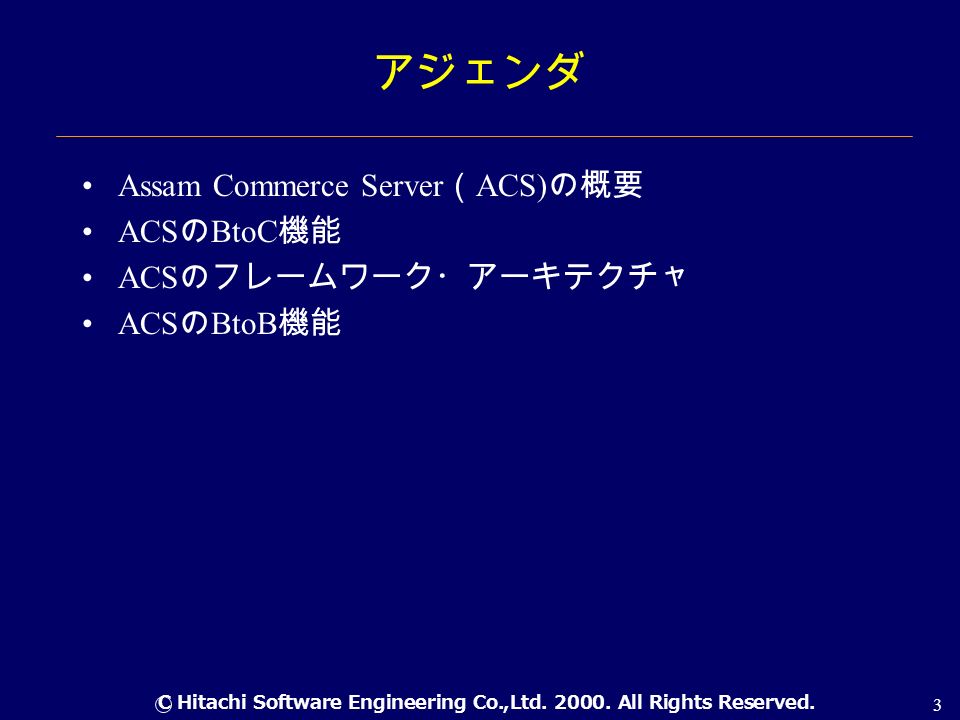

3 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 3 アジェンダ Assam Commerce Server （ ACS) の概要 ACS の BtoC 機能 ACS のフレームワーク・アーキテクチャ ACS の BtoB 機能

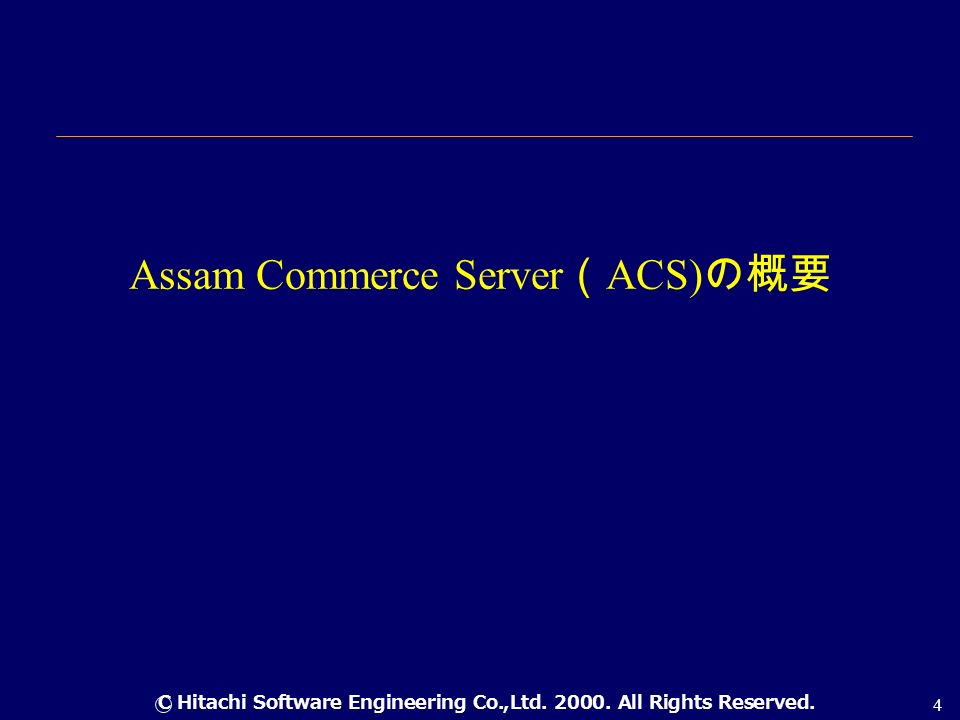

4 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 4 Assam Commerce Server （ ACS) の概要

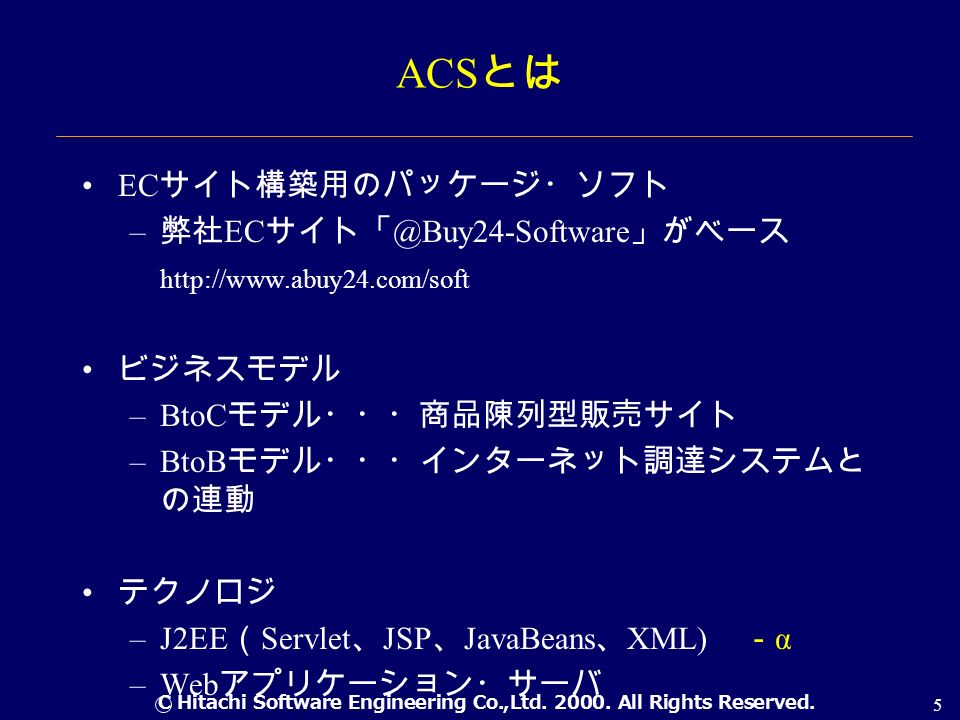

5 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 5 ACS とは EC サイト構築用のパッケージ・ソフト – 弊社 EC サイト「 @Buy24-Software 」がベース http://www.abuy24.com/soft ビジネスモデル –BtoC モデル・・・商品陳列型販売サイト –BtoB モデル・・・インターネット調達システムと の連動 テクノロジ –J2EE （ Servlet 、 JSP 、 JavaBeans 、 XML) － α –Web アプリケーション・サーバ

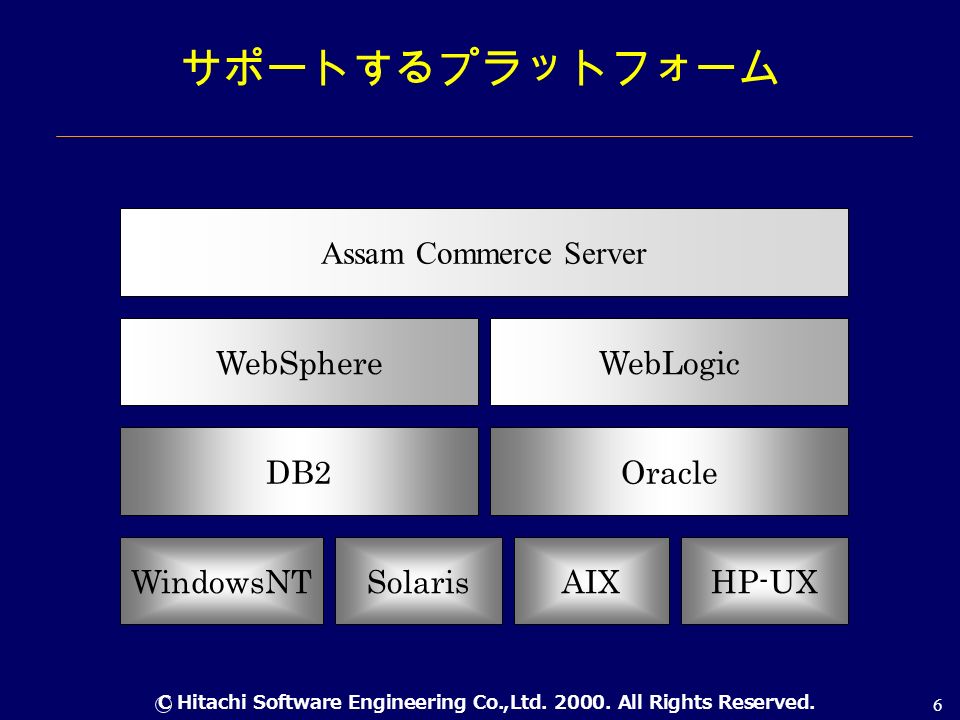

6 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 6 サポートするプラットフォーム WebSphere WindowsNTSolarisHP-UXAIX WebLogic DB2Oracle Assam Commerce Server

7 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 7 ACS の BtoC 機能 フロントエンド機能 – 商品カタログ – ショッピング・カート – 商品購入（決済機能） – 会員機能 など バックエンド機能 – 商品管理 – オーダー管理 – 会員管理 など

8 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 8 BtoC 機能のデモ

9 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 9 ACS のフレームワーク・アーキテクチャ

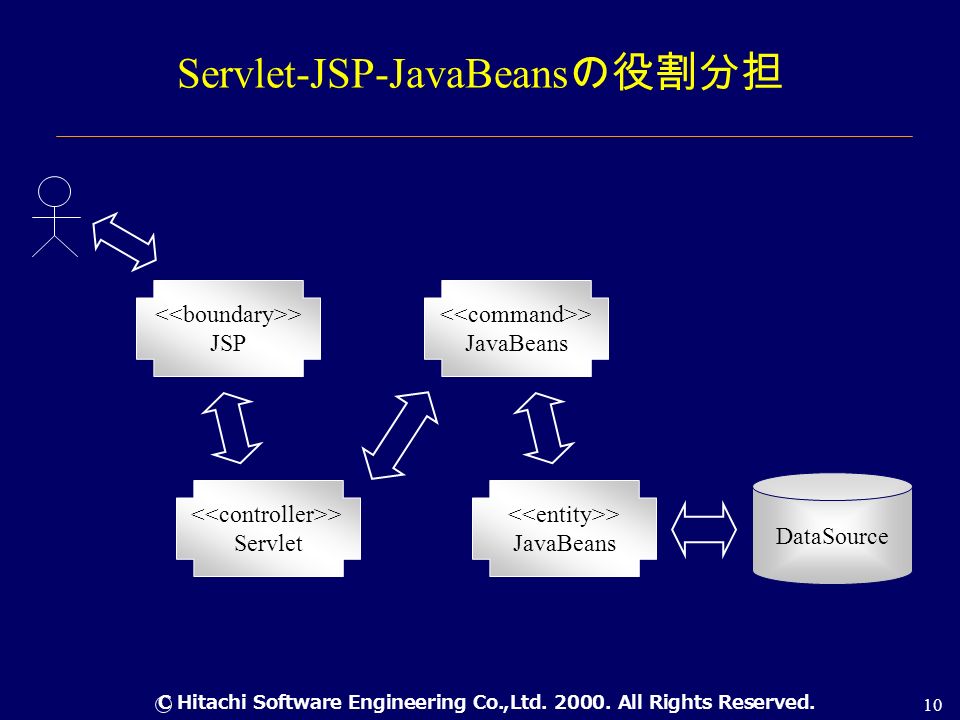

10 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 10 Servlet-JSP-JavaBeans の役割分担 DataSource > JSP > JavaBeans > Servlet > JavaBeans

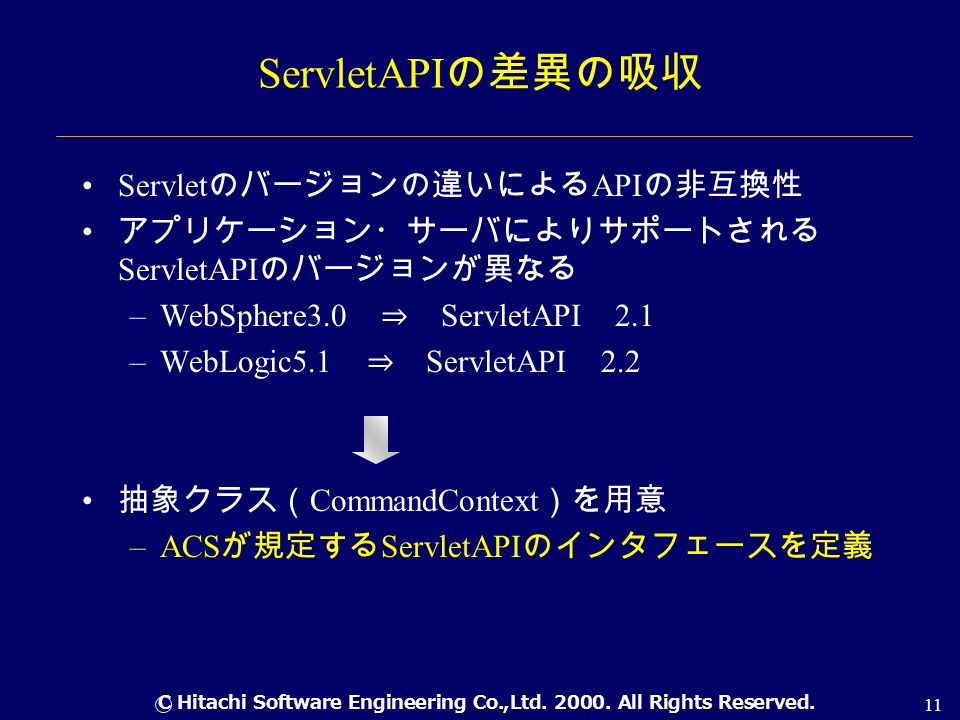

11 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 11 ServletAPI の差異の吸収 Servlet のバージョンの違いによる API の非互換性 アプリケーション・サーバによりサポートされる ServletAPI のバージョンが異なる –WebSphere3.0 ⇒ ServletAPI 2.1 –WebLogic5.1 ⇒ ServletAPI 2.2 抽象クラス（ CommandContext ）を用意 –ACS が規定する ServletAPI のインタフェースを定義

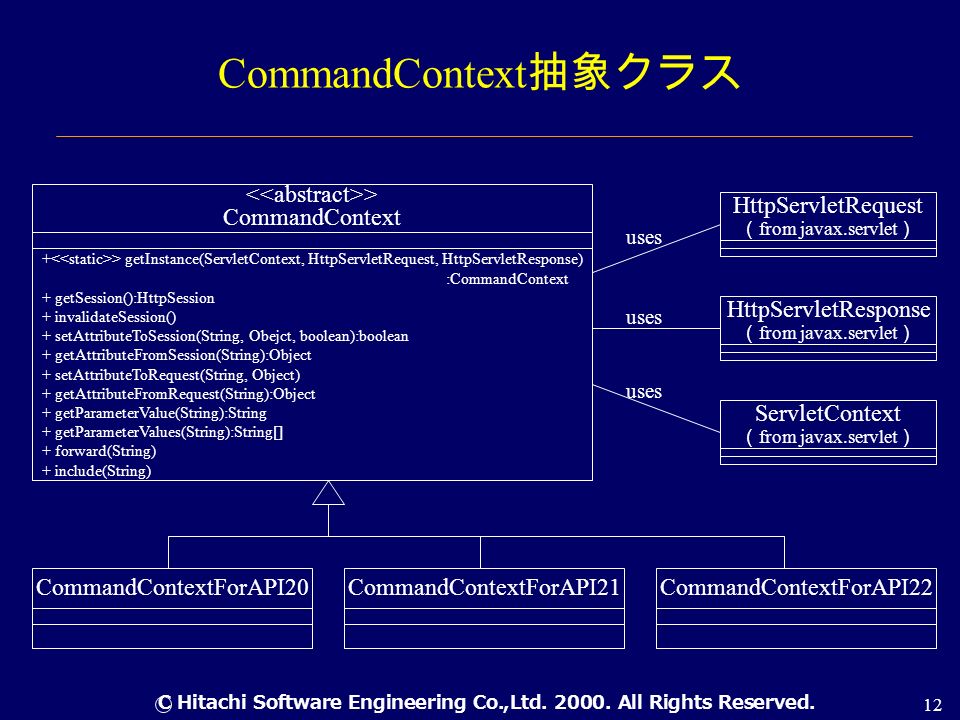

12 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 12 CommandContext 抽象クラス > CommandContext + > getInstance(ServletContext, HttpServletRequest, HttpServletResponse) :CommandContext + getSession():HttpSession + invalidateSession() + setAttributeToSession(String, Obejct, boolean):boolean + getAttributeFromSession(String):Object + setAttributeToRequest(String, Object) + getAttributeFromRequest(String):Object + getParameterValue(String):String + getParameterValues(String):String[] + forward(String) + include(String) HttpServletRequest （ from javax.servlet ） HttpServletResponse （ from javax.servlet ） ServletContext （ from javax.servlet ） uses CommandContextForAPI20CommandContextForAPI21CommandContextForAPI22

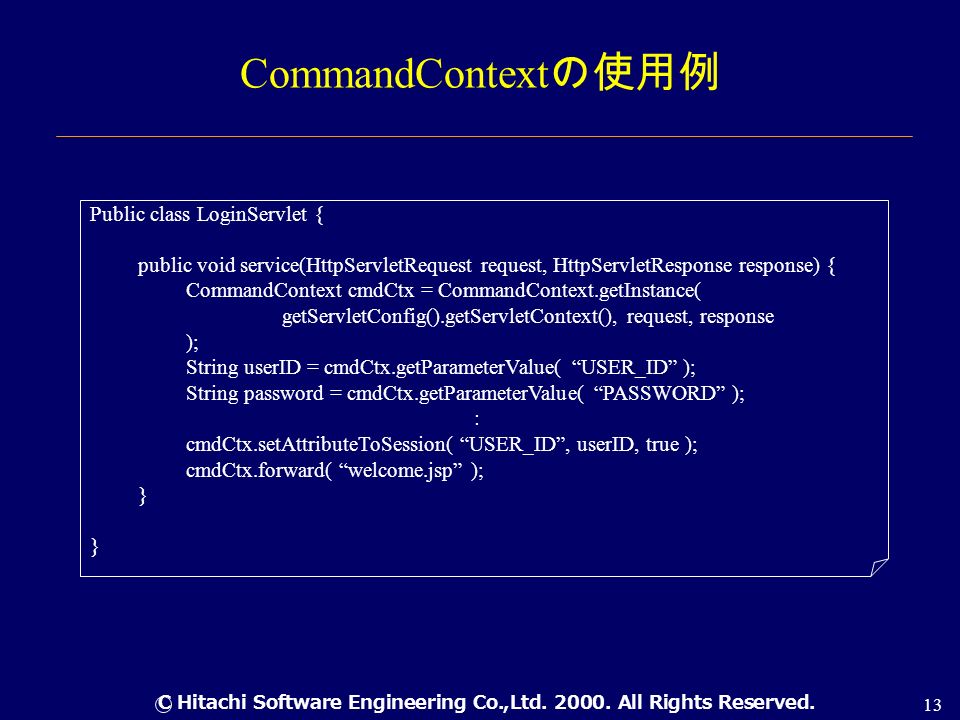

13 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 13 CommandContext の使用例 Public class LoginServlet { public void service(HttpServletRequest request, HttpServletResponse response) { CommandContext cmdCtx = CommandContext.getInstance( getServletConfig().getServletContext(), request, response ); String userID = cmdCtx.getParameterValue( “USER_ID” ); String password = cmdCtx.getParameterValue( “PASSWORD” ); : cmdCtx.setAttributeToSession( “USER_ID”, userID, true ); cmdCtx.forward( “welcome.jsp” ); }

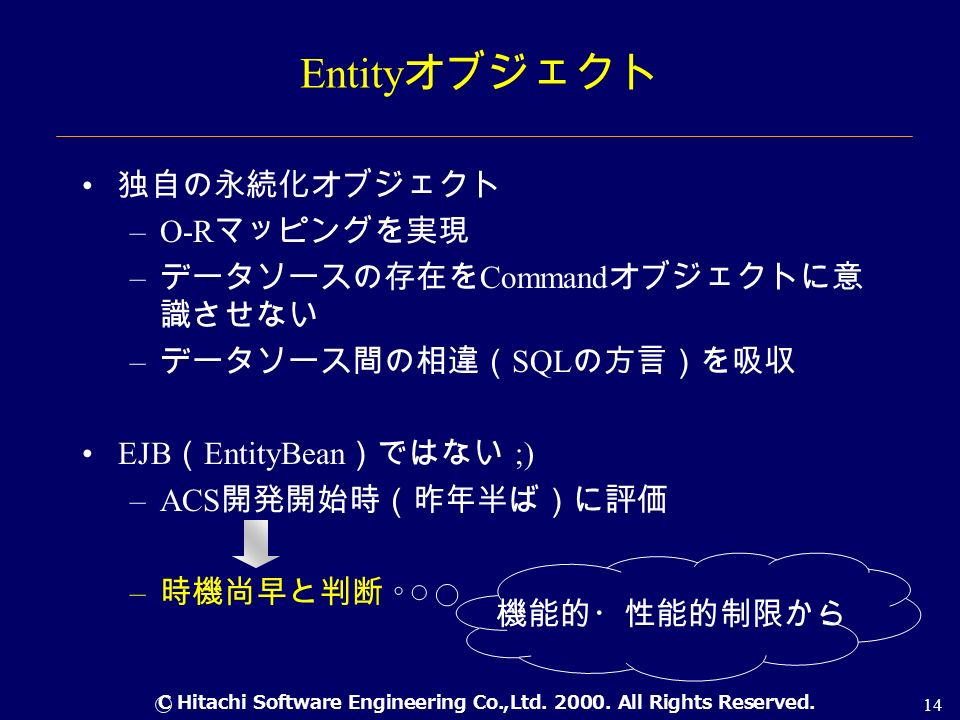

14 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 14 Entity オブジェクト 独自の永続化オブジェクト –O-R マッピングを実現 – データソースの存在を Command オブジェクトに意 識させない – データソース間の相違（ SQL の方言）を吸収 EJB （ EntityBean ）ではない ;) –ACS 開発開始時（昨年半ば）に評価 – 時機尚早と判断 機能的・性能的制限から

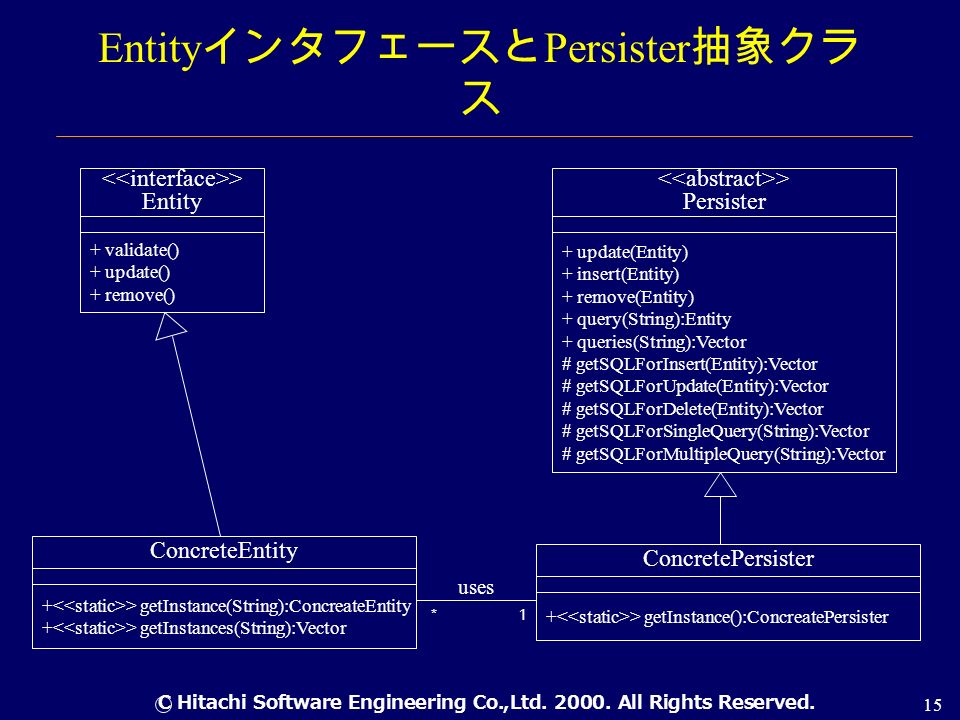

15 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 15 Entity インタフェースと Persister 抽象クラ ス > Entity + validate() + update() + remove() > Persister + update(Entity) + insert(Entity) + remove(Entity) + query(String):Entity + queries(String):Vector # getSQLForInsert(Entity):Vector # getSQLForUpdate(Entity):Vector # getSQLForDelete(Entity):Vector # getSQLForSingleQuery(String):Vector # getSQLForMultipleQuery(String):Vector ConcreteEntity + > getInstance(String):ConcreateEntity + > getInstances(String):Vector ConcretePersister + > getInstance():ConcreatePersister ＊１ uses

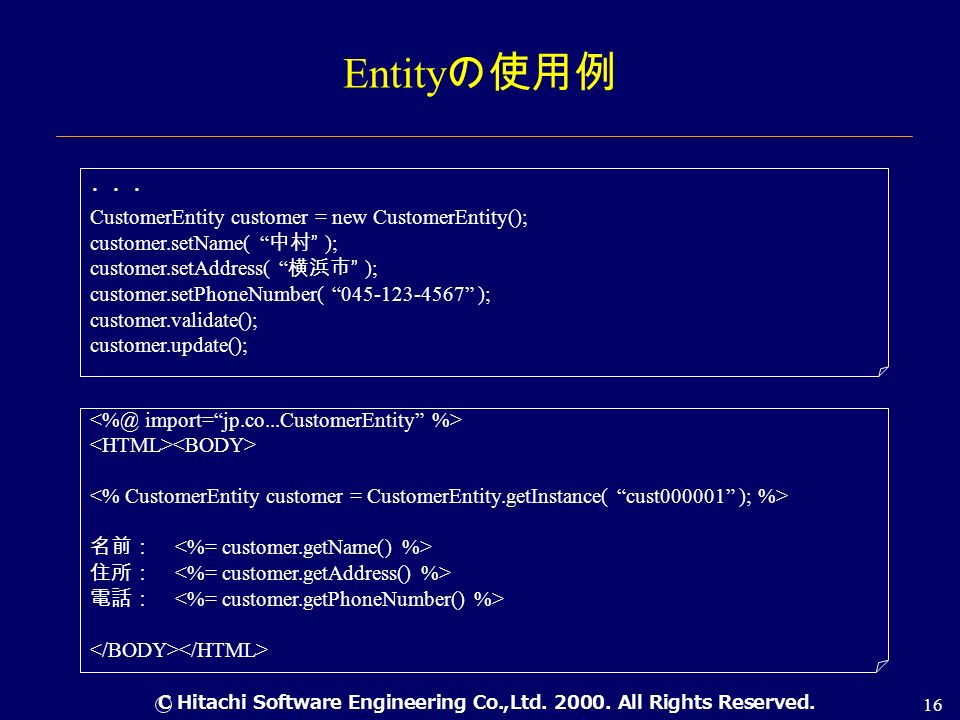

16 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 16 Entity の使用例 ・・・ CustomerEntity customer = new CustomerEntity(); customer.setName( “ 中村 ” ); customer.setAddress( “ 横浜市 ” ); customer.setPhoneNumber( “045-123-4567” ); customer.validate(); customer.update(); 名前： 住所： 電話：

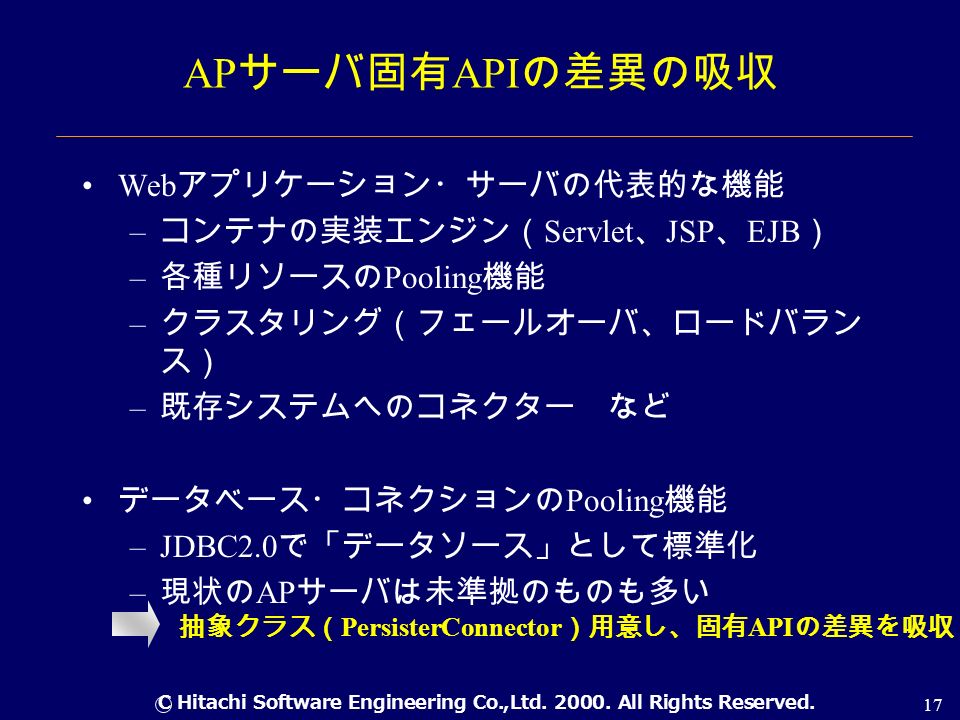

17 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 17 AP サーバ固有 API の差異の吸収 Web アプリケーション・サーバの代表的な機能 – コンテナの実装エンジン（ Servlet 、 JSP 、 EJB ） – 各種リソースの Pooling 機能 – クラスタリング（フェールオーバ、ロードバラン ス） – 既存システムへのコネクター など データベース・コネクションの Pooling 機能 –JDBC2.0 で「データソース」として標準化 – 現状の AP サーバは未準拠のものも多い 抽象クラス（ PersisterConnector ）用意し、固有 API の差異を吸収

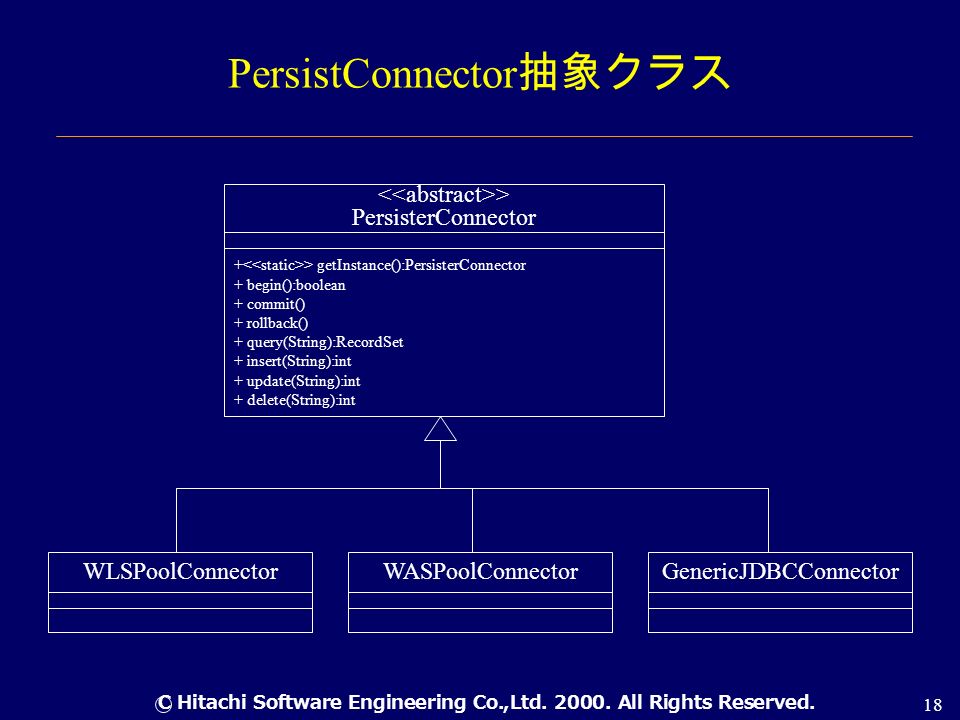

18 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 18 PersistConnector 抽象クラス > PersisterConnector + > getInstance():PersisterConnector + begin():boolean + commit() + rollback() + query(String):RecordSet + insert(String):int + update(String):int + delete(String):int WLSPoolConnectorGenericJDBCConnectorWASPoolConnector

19 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 19 PersistConnector の使用例 public abstract class ItemPersister extends Persister { ・・・ public Entity query(String id) { PersisterConnector connector = PersisterConnector.getInstance(); try { connector.begin(); Vector aVector = getSQLForSingleQuery(id); String sql = (String)aVector.elementAt(0); RecordSet aRecordSet = connector.query(sql); target = (Item)createInstance(aRecordSet); } catch(Exception e) { connector.rollback(); } connector.commit(); return target; }

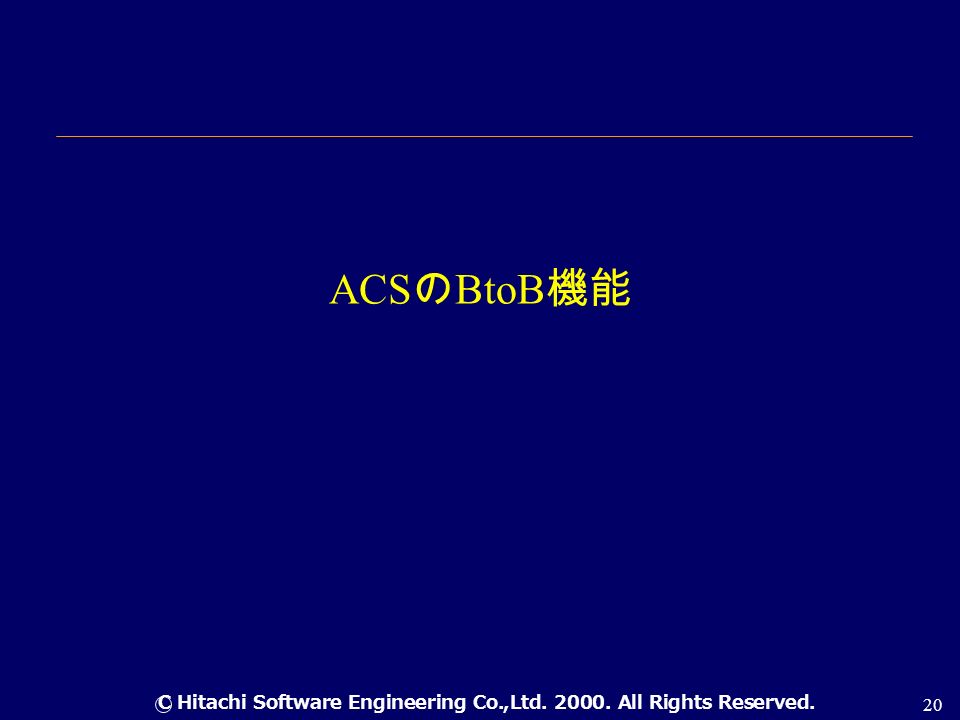

20 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 20 ACS の BtoB 機能

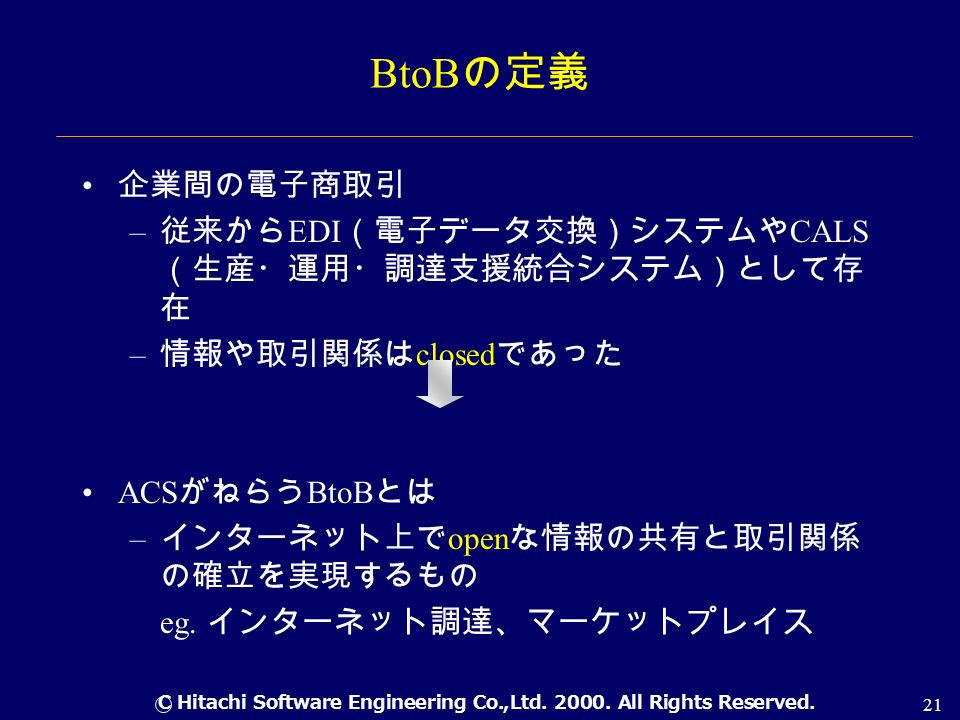

21 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 21 BtoB の定義 企業間の電子商取引 – 従来から EDI （電子データ交換）システムや CALS （生産・運用・調達支援統合システム）として存 在 – 情報や取引関係は closed であった ACS がねらう BtoB とは – インターネット上で open な情報の共有と取引関係 の確立を実現するもの eg. インターネット調達、マーケットプレイス

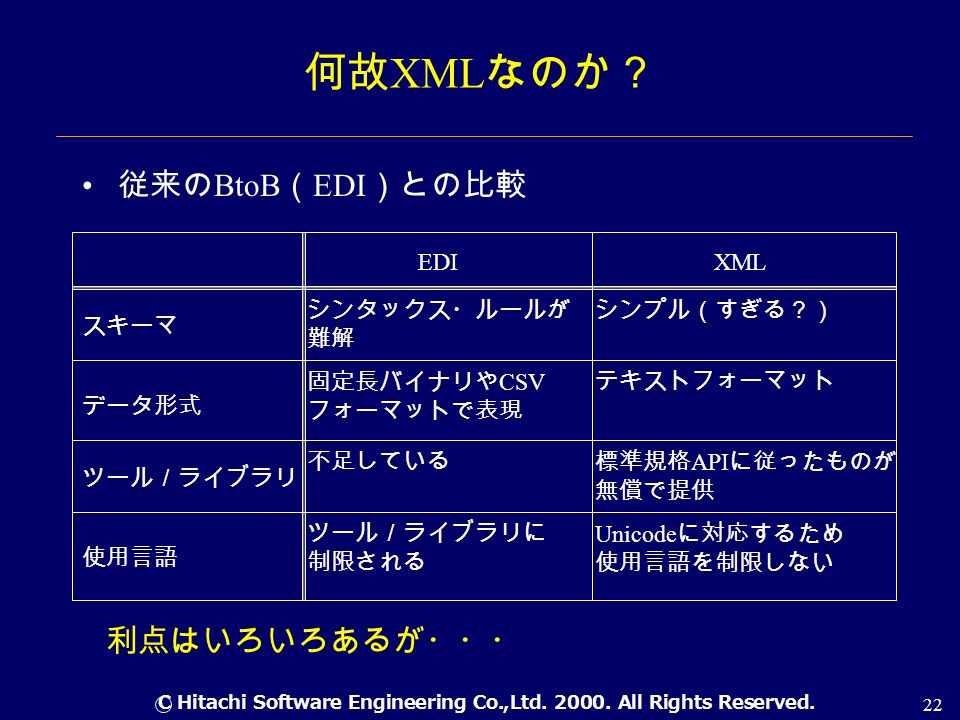

22 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 22 何故 XML なのか？ 従来の BtoB （ EDI ）との比較 EDIXML スキーマ データ形式 ツール／ライブラリ 使用言語 シンタックス・ルールが 難解 固定長バイナリや CSV フォーマットで表現 不足している ツール／ライブラリに 制限される シンプル（すぎる？） テキストフォーマット 標準規格 API に従ったものが 無償で提供 Unicode に対応するため 使用言語を制限しない 利点はいろいろあるが・・・

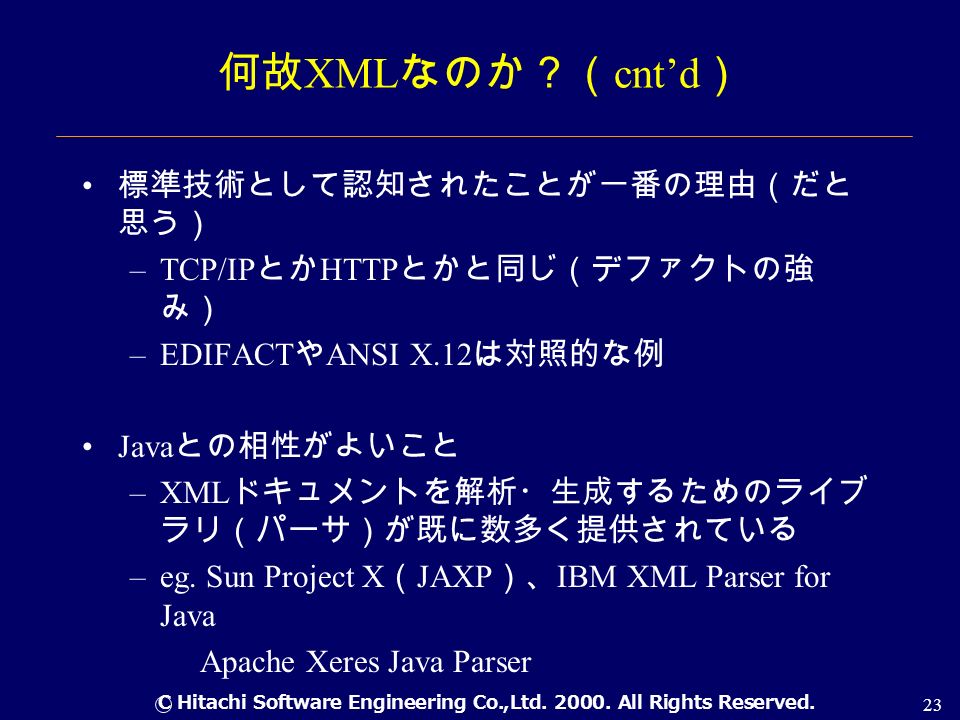

23 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 23 何故 XML なのか？（ cnt’d ） 標準技術として認知されたことが一番の理由（だと 思う） –TCP/IP とか HTTP とかと同じ（デファクトの強 み） –EDIFACT や ANSI X.12 は対照的な例 Java との相性がよいこと –XML ドキュメントを解析・生成するためのライブ ラリ（パーサ）が既に数多く提供されている –eg. Sun Project X （ JAXP ）、 IBM XML Parser for Java Apache Xeres Java Parser

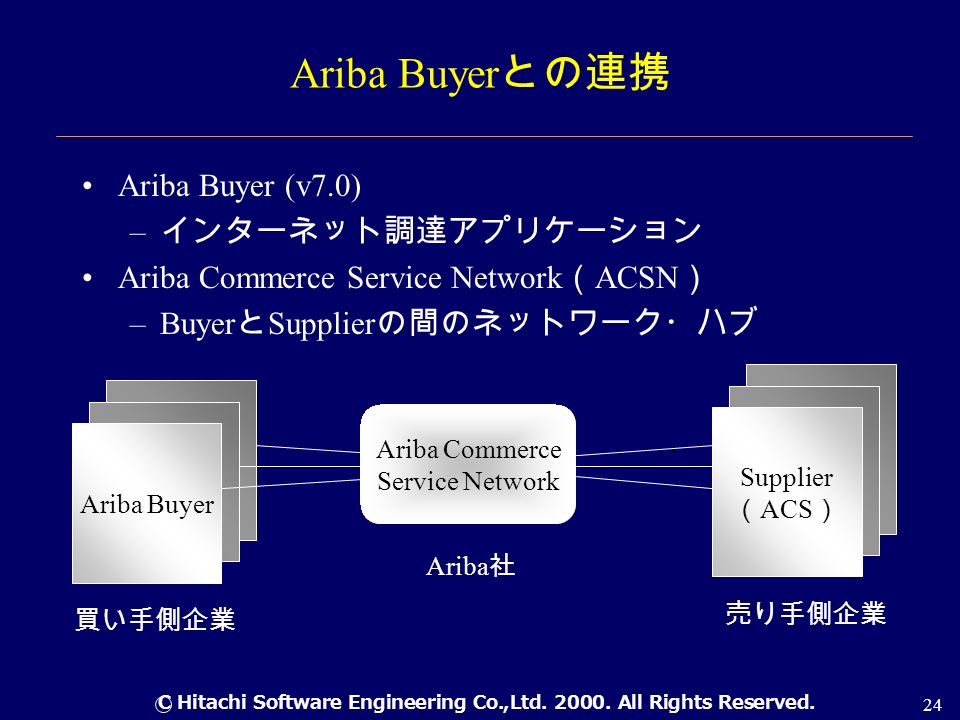

24 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 24 Ariba Buyer との連携 Ariba Buyer (v7.0) – インターネット調達アプリケーション Ariba Commerce Service Network （ ACSN ） –Buyer と Supplier の間のネットワーク・ハブ Ariba Buyer 買い手側企業 売り手側企業 Ariba 社 Supplier （ ACS ） Ariba Commerce Service Network

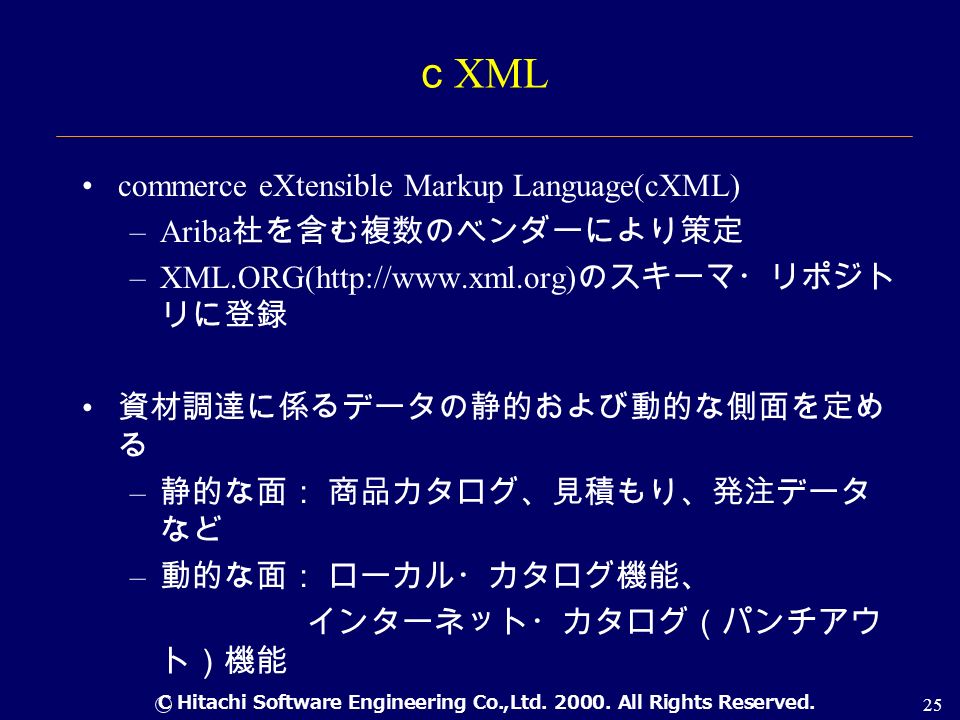

25 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 25 ｃ XML commerce eXtensible Markup Language(cXML) –Ariba 社を含む複数のベンダーにより策定 –XML.ORG(http://www.xml.org) のスキーマ・リポジト リに登録 資材調達に係るデータの静的および動的な側面を定め る – 静的な面： 商品カタログ、見積もり、発注データ など – 動的な面： ローカル・カタログ機能、 インターネット・カタログ（パンチアウ ト）機能

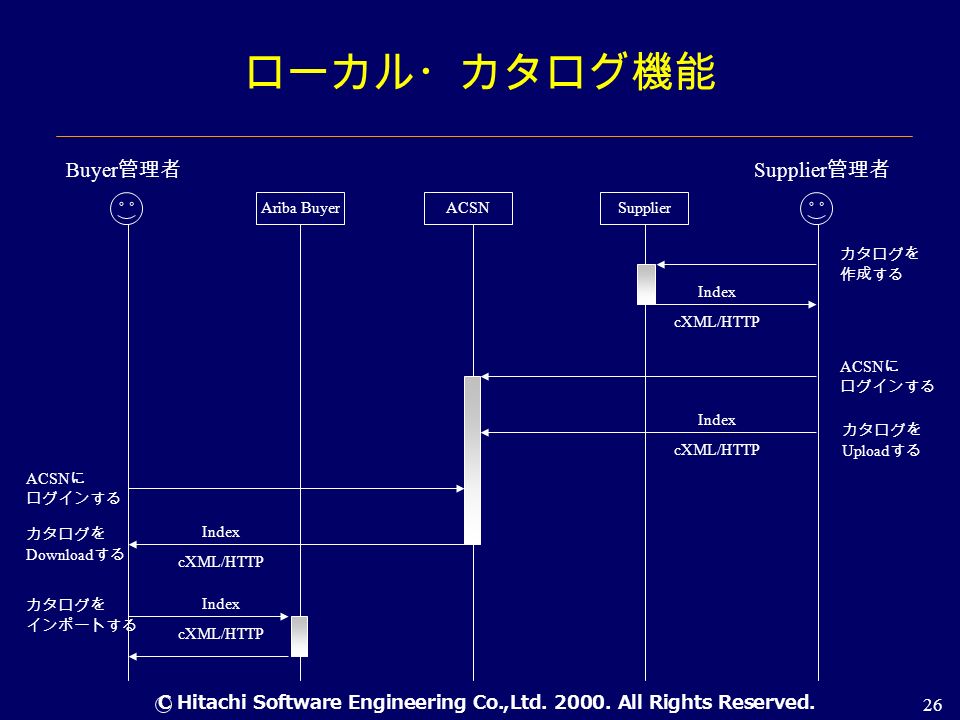

26 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 26 ローカル・カタログ機能 Ariba BuyerACSNSupplier Index cXML/HTTP ACSN に ログインする カタログを 作成する Index cXML/HTTP ACSN に ログインする カタログを Upload する Index cXML/HTTP カタログを Download する カタログを インポートする Index cXML/HTTP Buyer 管理者 Supplier 管理者

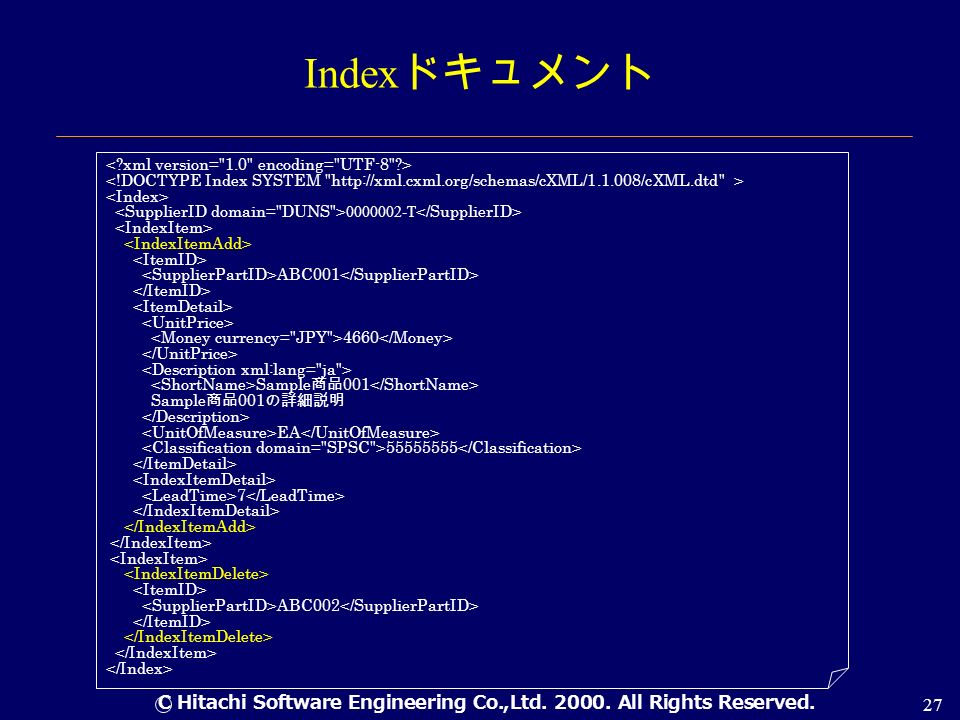

27 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 27 Index ドキュメント 0000002-T ABC001 4660 Sample 商品 001 Sample 商品 001 の詳細説明 EA 55555555 7 ABC002

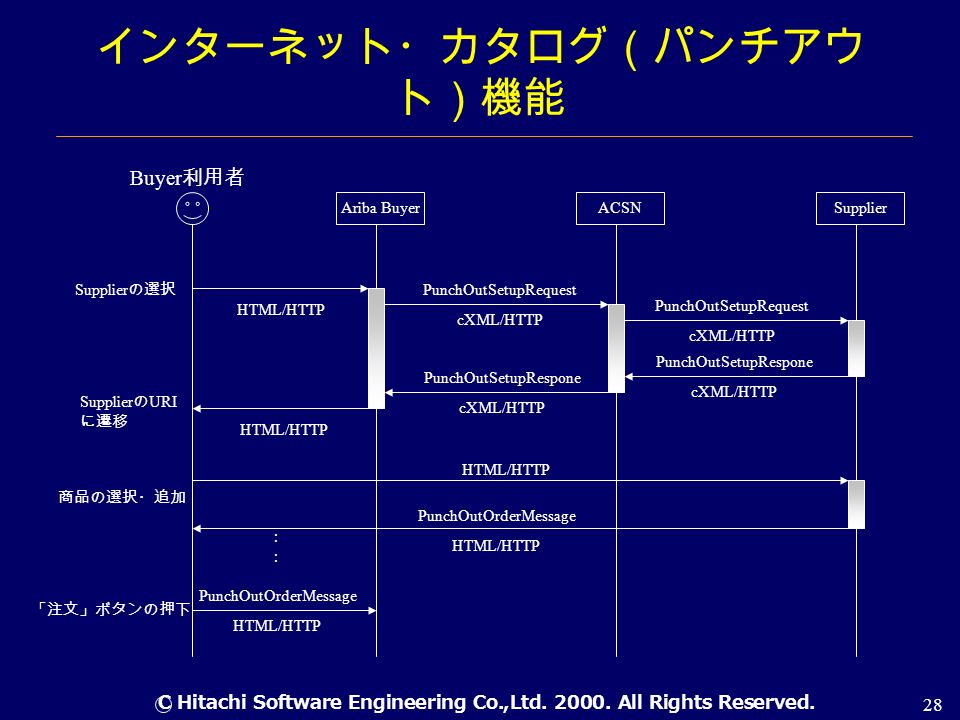

28 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 28 インターネット・カタログ（パンチアウ ト）機能 Ariba BuyerACSNSupplier HTML/HTTP PunchOutSetupRequest cXML/HTTP PunchOutSetupRespone cXML/HTTP HTML/HTTP ：：：： 「注文」ボタンの押下 PunchOutOrderMessage HTML/HTTP 商品の選択・追加 PunchOutSetupRequest cXML/HTTP HTML/HTTP PunchOutSetupRespone cXML/HTTP Supplier の選択 Supplier の URI に遷移 PunchOutOrderMessage HTML/HTTP Buyer 利用者

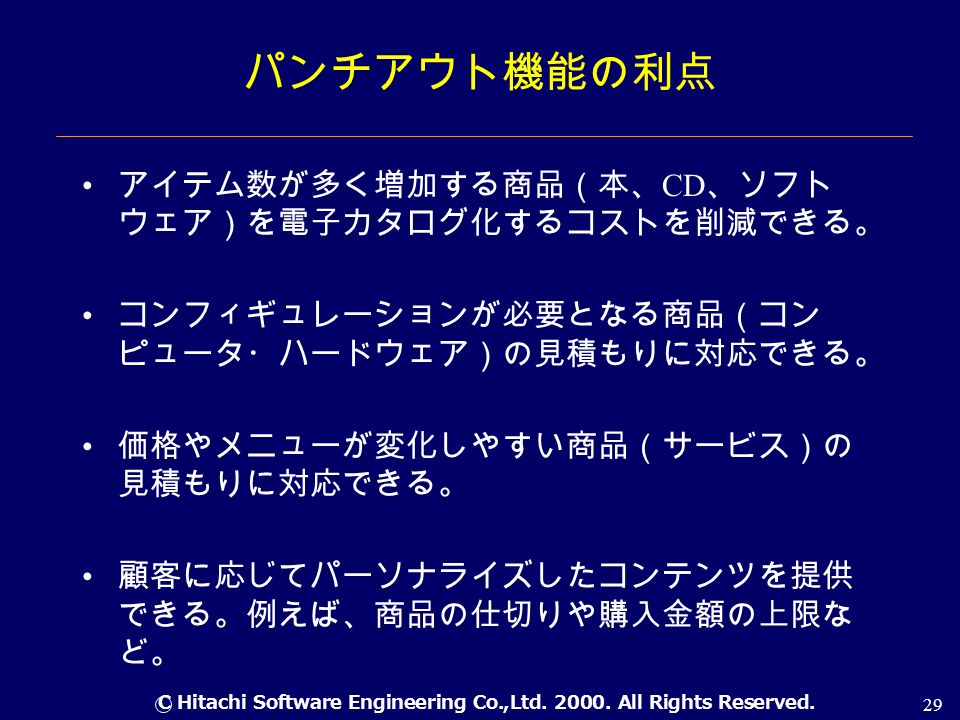

29 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 29 パンチアウト機能の利点 アイテム数が多く増加する商品（本、 CD 、ソフト ウェア）を電子カタログ化するコストを削減できる。 コンフィギュレーションが必要となる商品（コン ピュータ・ハードウェア）の見積もりに対応できる。 価格やメニューが変化しやすい商品（サービス）の 見積もりに対応できる。 顧客に応じてパーソナライズしたコンテンツを提供 できる。例えば、商品の仕切りや購入金額の上限な ど。

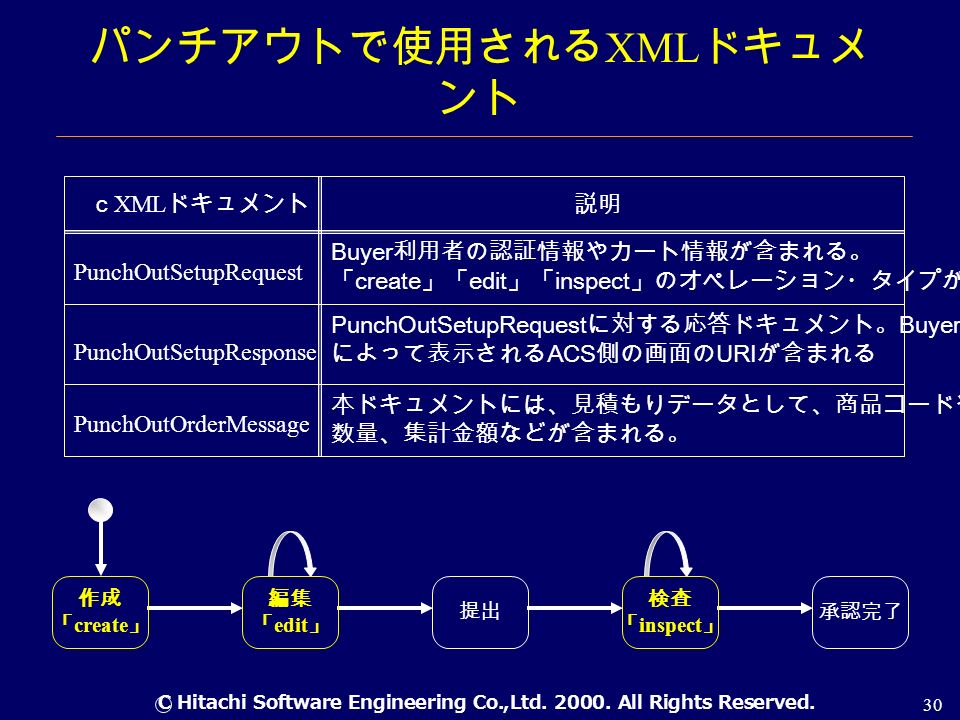

30 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 30 パンチアウトで使用される XML ドキュメ ント 説明 PunchOutSetupRequest PunchOutSetupResponse PunchOutOrderMessage Buyer 利用者の認証情報やカート情報が含まれる。 「 create 」「 edit 」「 inspect 」のオペレーション・タイプがある。 PunchOutSetupRequest に対する応答ドキュメント。 Buyer によって表示される ACS 側の画面の URI が含まれる 本ドキュメントには、見積もりデータとして、商品コードや 数量、集計金額などが含まれる。 ｃ XML ドキュメント 作成 「 create 」 編集 「 edit 」 承認完了 検査 「 inspect 」 提出

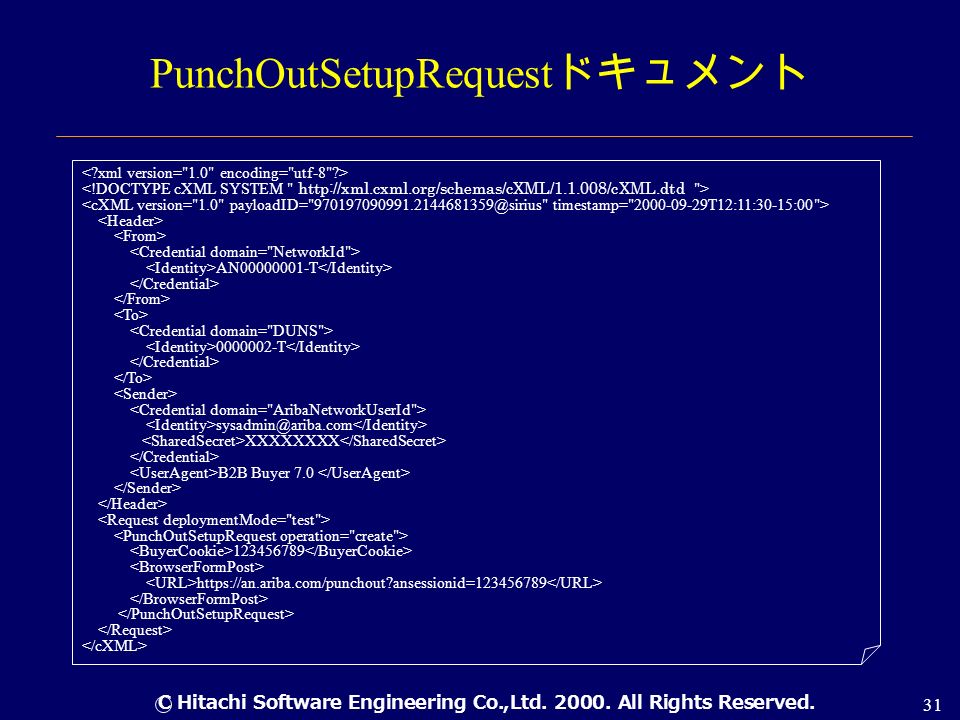

31 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 31 PunchOutSetupRequest ドキュメント AN00000001-T 0000002-T sysadmin@ariba.com XXXXXXXX B2B Buyer 7.0 123456789 https://an.ariba.com/punchout?ansessionid=123456789

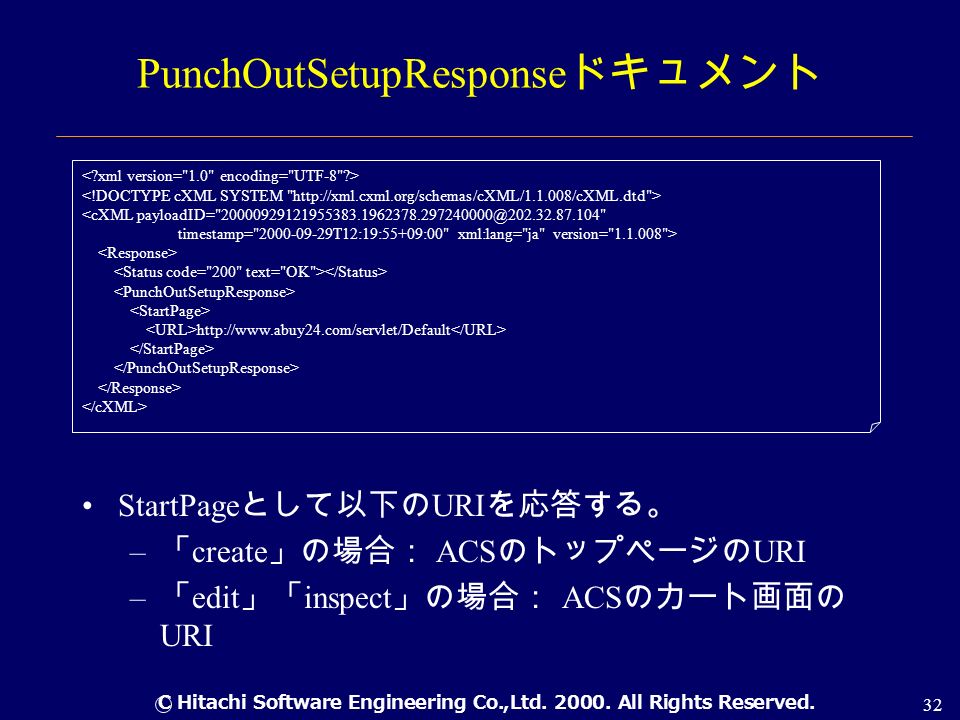

32 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 32 PunchOutSetupResponse ドキュメント <cXML payloadID="20000929121955383.1962378.297240000@202.32.87.104" timestamp="2000-09-29T12:19:55+09:00" xml:lang="ja" version="1.1.008"> http://www.abuy24.com/servlet/Default StartPage として以下の URI を応答する。 – 「 create 」の場合： ACS のトップページの URI – 「 edit 」「 inspect 」の場合： ACS のカート画面の URI

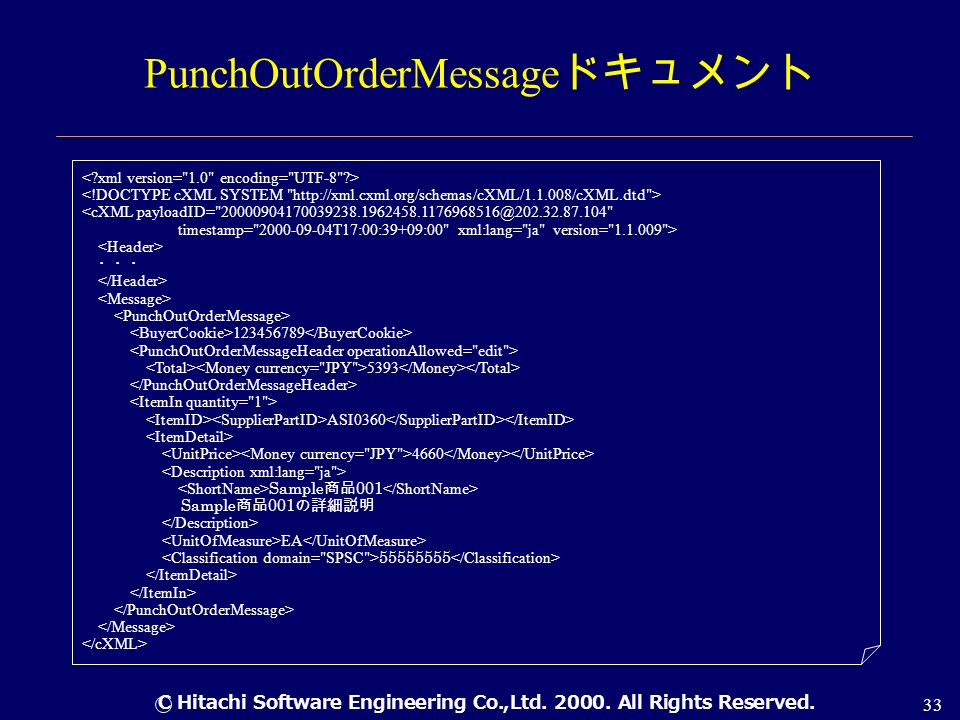

33 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 33 PunchOutOrderMessage ドキュメント <cXML payloadID="20000904170039238.1962458.1176968516@202.32.87.104" timestamp="2000-09-04T17:00:39+09:00" xml:lang="ja" version="1.1.009"> ・・・ 123456789 5393 ASI0360 4660 Sample 商品 001 Sample 商品 001 の詳細説明 EA 55555555

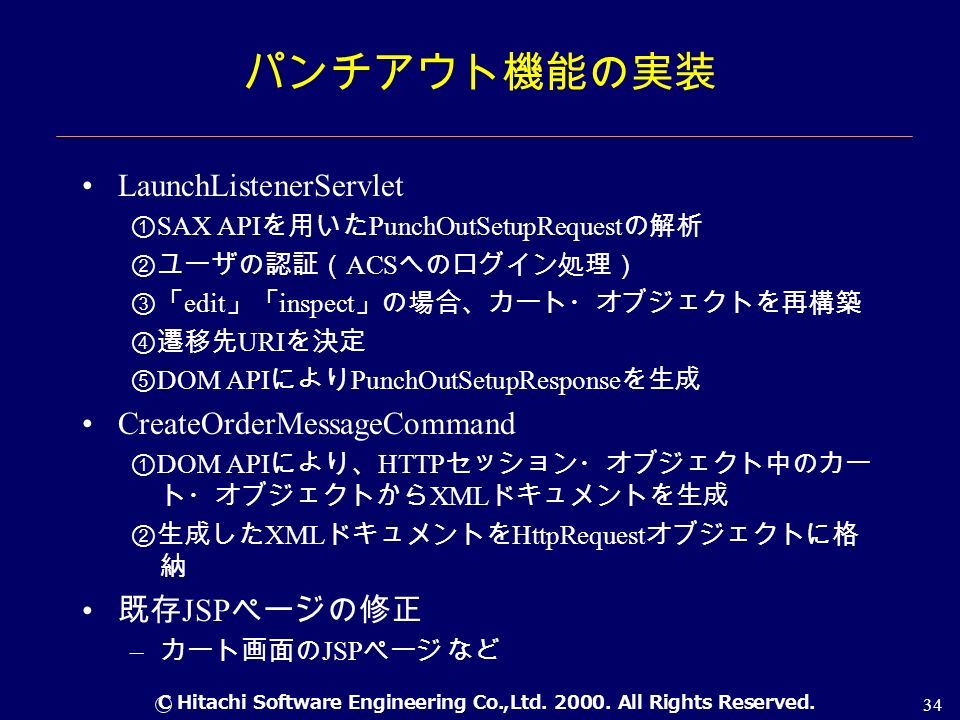

34 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 34 パンチアウト機能の実装 LaunchListenerServlet ① SAX API を用いた PunchOutSetupRequest の解析 ②ユーザの認証（ ACS へのログイン処理） ③「 edit 」「 inspect 」の場合、カート・オブジェクトを再構築 ④遷移先 URI を決定 ⑤ DOM API により PunchOutSetupResponse を生成 CreateOrderMessageCommand ① DOM API により、 HTTP セッション・オブジェクト中のカー ト・オブジェクトから XML ドキュメントを生成 ②生成した XML ドキュメントを HttpRequest オブジェクトに格 納 既存 JSP ページの修正 – カート画面の JSP ページ など

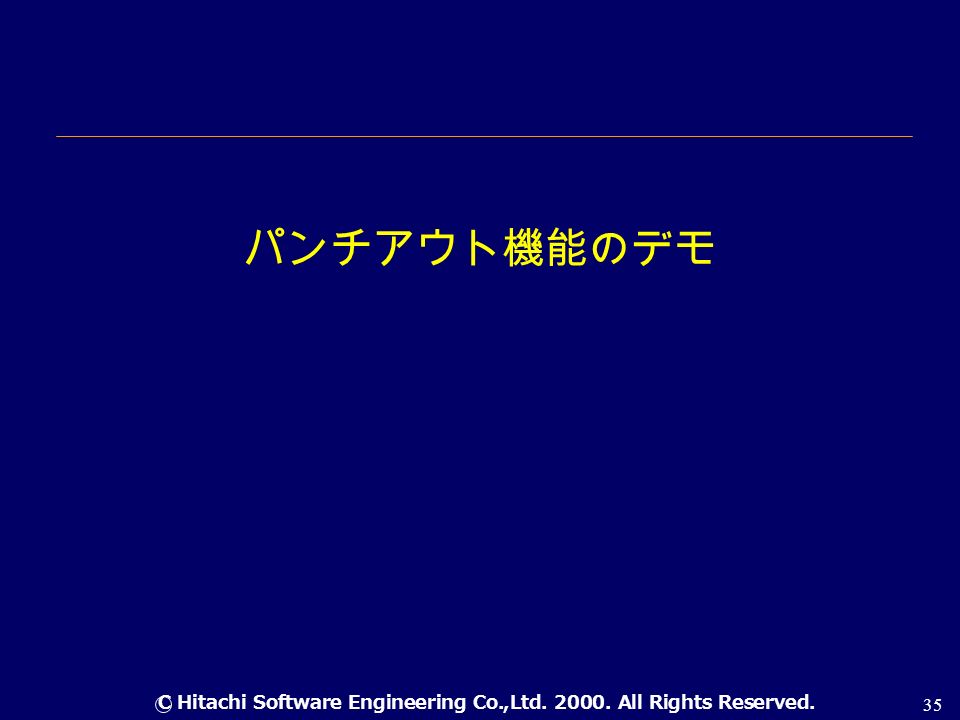

35 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 35 パンチアウト機能のデモ

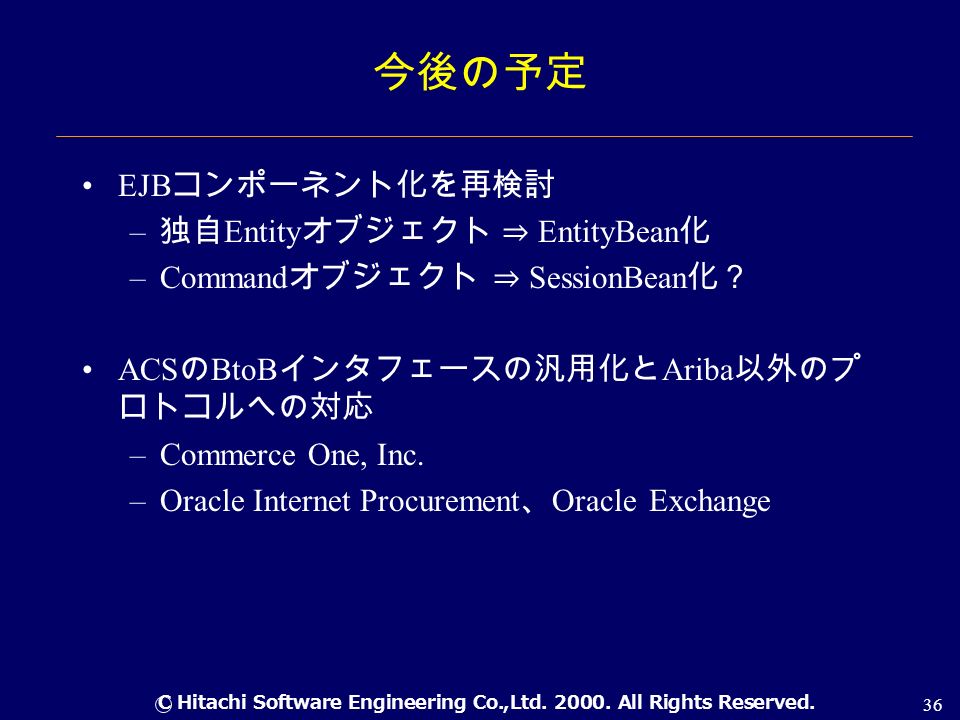

36 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 36 今後の予定 EJB コンポーネント化を再検討 – 独自 Entity オブジェクト ⇒ EntityBean 化 –Command オブジェクト ⇒ SessionBean 化？ ACS の BtoB インタフェースの汎用化と Ariba 以外のプ ロトコルへの対応 –Commerce One, Inc. –Oracle Internet Procurement 、 Oracle Exchange

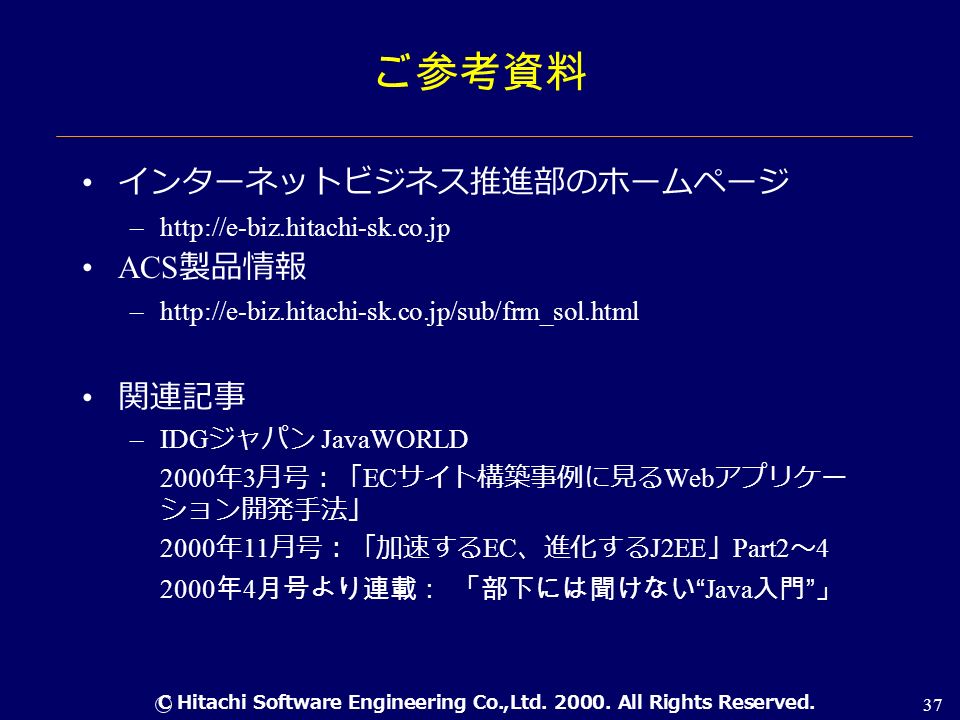

37 C Hitachi Software Engineering Co.,Ltd. 2000. All Rights Reserved. 37 ご参考資料 インターネットビジネス推進部のホームページ –http://e-biz.hitachi-sk.co.jp ACS 製品情報 –http://e-biz.hitachi-sk.co.jp/sub/frm_sol.html 関連記事 –IDG ジャパン JavaWORLD 2000 年 3 月号：「 EC サイト構築事例に見る Web アプリケー ション開発手法」 2000 年 11 月号：「加速する EC 、進化する J2EE 」 Part2 ～ 4 2000 年 4 月号より連載： 「部下には聞けない “Java 入門 ” 」
